此產品主要用于電力系統的計量及遠動等。
此產品主要用于電力系統的計量及遠動等。
1、性能參數
·傳輸速率：300、600、1200bps
·調制方式：移頻鍵控（FSK）
·協議標準：Bell、ITU
·工作方式：全雙工；四線
·輸出阻抗：600Ω
·傳輸線路：專線，電話線
·發送接收電平：發送0 到-10db 連續可調；接收0 到-40db
·RS232接口
·電源輸入DC12V
2、產品包裝：
調制解調器一臺、電源一個、串口線一條、電話線一條、說明書一本、合格證。

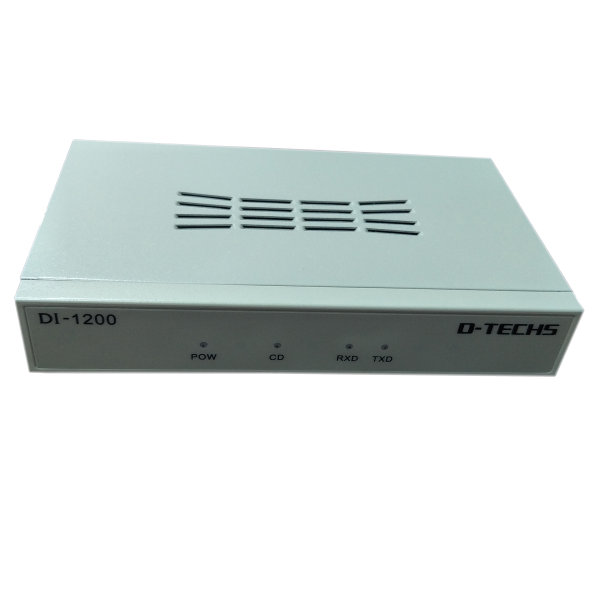

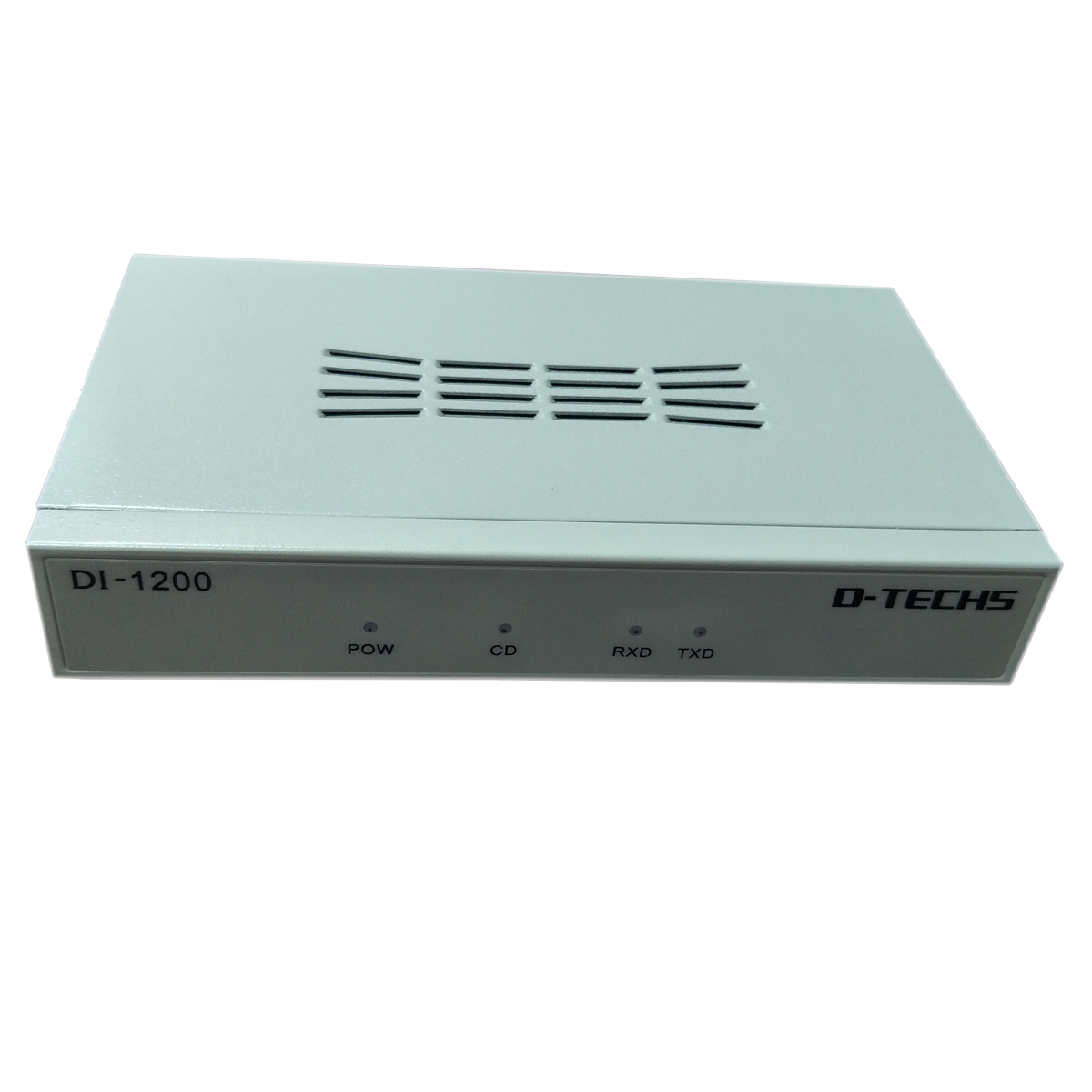

指示燈定義：
|
名稱 |
定義 |
|
POW |
電源燈 |
|
CD |
設備建連后此板常亮 |
|
TXD |
數據發送燈 |
|
RXD |
數據接收燈 |

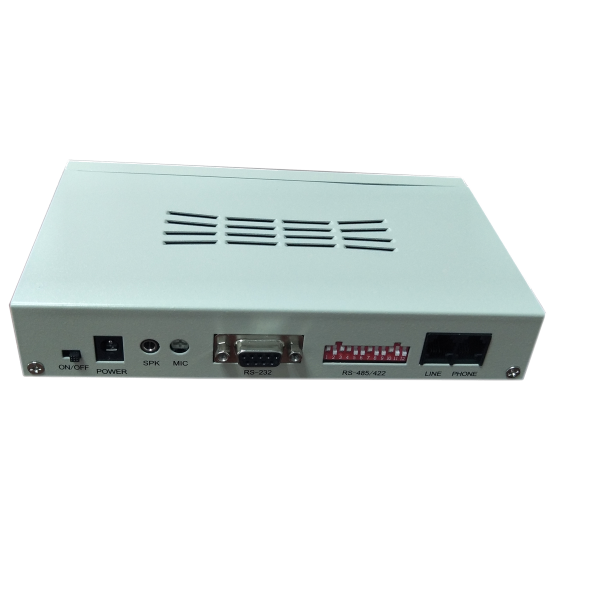

3、電話接線用RJ11標準四芯線(Line口)，中間兩根是收，外面兩根是發。
4、晶體選擇(撥碼開關6-11位)
|
|
6 |
7 |
8 |
9 |
10 |
11 |
|
1700Hz |
OFF |
ON |
OFF |
OFF |
ON |
OFF |
|
2880Hz |
OFF |
OFF |
ON |
OFF |
OFF |
ON |
|
3000Hz |
ON |
OFF |
OFF |
ON |
OFF |
OFF |
出廠默認設置為中心頻率1700Hz。
5、微調電位器
微調電位器主要是用來調節發送或接收電平，逆時針調節增益減小，靈敏度降低，反之增強。用戶可根據線路質量適當調節微調電位器。
6、頻率/速度設置：頻率/速度設置表
|
|
撥 碼 開 關 位 置 1 2 3 4 5 |
速率bit/s |
方式 |
發送頻率 0 1 |
發送中心頻率 Hz |
接收頻率 0 1 |
接收中心頻率 Hz |
|
1 |
ON ON ON ON ON |
300 |
主叫 |
1070 1270 |
1170 |
2025 2225 |
2125 |
|
2 |
OFF ON ON ON ON |
300 |
被叫 |
2025 2225 |
2125 |
1070 1270 |
1170 |
|
3 |
ON OFF ON ON ON |
1200 |
正常 |
2200 1200 |
1700 |
2200 1200 |
1700 |
|
4 |
OFF OFF ON ON ON |
1200 |
均衡 |
2200 1200 |
1700 |
2200 1200 |
1700 |
|
5 |
ON ON OFF ON ON |
300 |
主叫 |
1180 980 |
1080 |
1850 1650 |
1750 |
|
|
|
|
|
|
|
|
|
|
6 |
OFF ON OFF ON ON |
300 |
被叫 |
1850 1650 |
1750 |
1180 980 |
1080 |
|
7 |
ON OFF OFF ON ON |
1200 |
正常 |
2100 1300 |
1700 |
2100 1300 |
1700 |
|
8 |
OFF OFF OFF ON ON |
1200 |
均衡 |
2100 1300 |
1700 |
2100 1300 |
1700 |
|
9 |
ON ON ON OFF ON |
600 |
正常 |
1700 1300 |
1500 |
1700 1300 |
1500 |
|
10 |
ON ON ON ON OFF |
300 |
|
1070 1270 |
1500 |
同發送 |
同發送 |
|
|
|
|
|
|
|
|
|
|
11 |
OFF ON ON ON OFF |
300 |
|
2025 2225 |
2125 |
同發送 |
同發送 |
|
12 |
ON OFF ON ON OFF |
1200 |
|
2200 1200 |
1700 |
同發送 |
同發送 |
|
13 |
OFF OFF ON ON OFF |
1200 |
|
2200 1200 |
1700 |
同發送 |
同發送 |
|
14 |
ON ON OFF ON OFF |
300 |
|
1180 980 |
1080 |
同發送 |
同發送 |
|
15 |
OFF ON OFF ON OFF |
300 |
|
1850 1650 |
1750 |
同發送 |
同發送 |
|
16 |
ON OFF OFF ON OFF |
1200 |
|
2100 1300 |
1700 |
同發送 |
同發送 |
|
17 |
OFF OFF OFF ON OFF |
1200 |
|
2100 1300 |
1700 |
同發送 |
同發送 |
|
18 |
ON ON ON OFF OFF |
600 |
|
1700 1300 |
1500 |
同發送 |
同發送 |
|
|
|
|
|
|
|
|
|
|
19 |
OFF ON ON ON OFF |
300 600 |
電力載波 /CDT |
2850 3150 |
3000 |
同發送 |
同發送 |
|
20 |
OFF ON OFF ON OFF |
300 600 |
電力載波 |
3080 2680 |
2880 |
同發送 |
同發送 |
出廠默認設置為撥碼開關位置ON OFF ON ON OFF，速率1200bit/s中心頻率1700Hz。
