DH-500W-36 802.11ac 雙頻Wi-Fi 全千兆路由器模塊，采用臺灣MediaTek MT7621A 880MHz MIPS? 1004KEc?雙核的SoC處理器，通用接口豐富，性能強大；
1. 產品簡介
DH-500W-36 802.11ac 雙頻Wi-Fi 全千兆路由器模塊，采用臺灣MediaTek MT7621A 880MHz MIPS? 1004KEc?雙核的SoC處理器，通用接口豐富，性能強大；具備如下優點：
1）硬核強大：內部硬件NAT加速器使得NAT路由帶機量可高達100臺，硬件VPN、QoS、SAMBA加速器保證穩定的VPN連接和精準的QoS控制、滿足行業應用需求。
2）802.11ac雙頻:符合IEEE802.11b/g/n/a/ac無線網絡協議和規范，支持2T2R的2.4G/5G雙頻段，無線傳輸理論速率高達1200Mbps。
3）接口豐富：提供5個千兆以太網接口、1個USB 3.0接口、2個USB 2.0接口、1個PCIe x1接口、1個Micro SD接口、2個TTL UARTs接口、1個I2C接口，多個GPIO信號、以太網口以及雙頻Wi-Fi指示燈信號。
4）配置靈活：IR100模塊可選配128MB或256MB或512MB 內存（RAM），16MB或32MB或64MB存儲（Flash）。

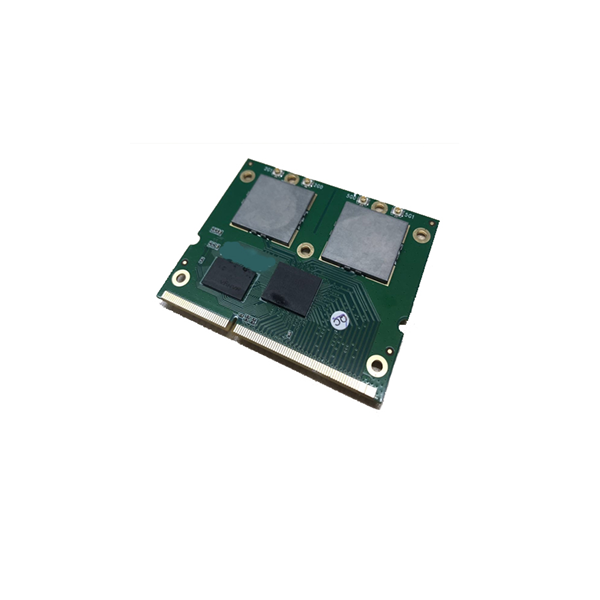

5）安裝便捷：IR100模塊通過標準的204 PIN DDR3 SO-DIMM 金手指接口和客戶底板對接，適合客戶系統設備集成。

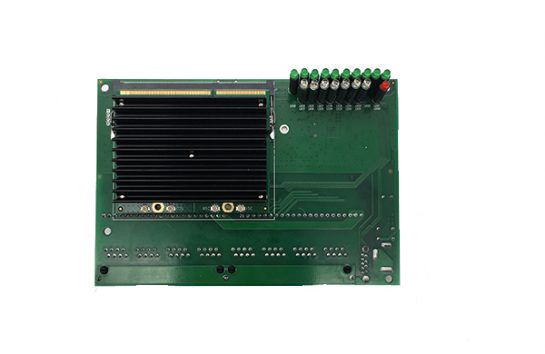

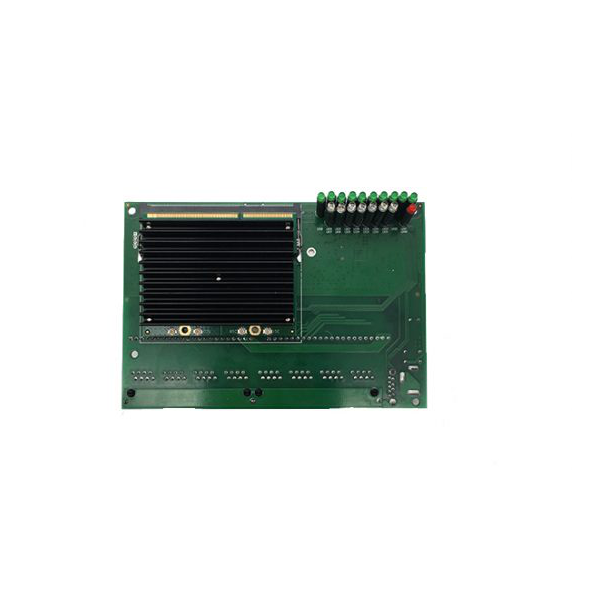

6)工業設計：基于工業用途的被動散熱設計，標配大尺寸散熱片，且有5個限位螺絲固定散熱片，使得散熱片于關鍵芯片保持良好接觸得同時，還不會在PCBA上產生過大的應力，極大的提高了模塊的可靠性和穩定性。
7）拓展性強：提供了PoE、4G LTE網絡備份等驅動支持；
IR100模塊可配套運行MTK官方的嵌入式Linux系統，也可選裝基于MTK發布的OpenWrt SDK編譯出的OpenWrt系統（kernel_3.10.14），兩種系統都包含路由器的各種軟件功能和硬件接口；其中OpenWrt系統具有強大的軟件擴展能力，豐富的開發資源，靈活的系統架構，適合行業嵌入式開發工程師二次開發。
2、產品特性
· 主頻為880MHz的MIPS? 1004KEc?雙核四線程處理器；
· 5個10/100/1000M自適應以太網接口（WAN和LAN可自由配置）；
· 1個USB 3.0接口（5Gbps）；
· 2個USB 2.0接口（480Mbps）；
· 1個Micro SD接口；
· 1個PCIe x1接口；
· 2個I-PEX 2.4G Wi-Fi接口（2T2R最高300Mbps）；
· 2個I-PEX 5G Wi-Fi接口（2T2R最高866Mbps）；
· 1按鍵接口（支持WPS以及恢復出廠設置功能） ；
· 1個I2C接口（Master端）；
· 2個UART接口（TTL電平）；
· 5個以太網狀態指示燈以及2個無線網絡指示燈（4G Wi-Fi和5G Wi-Fi）；
· 超強且符合Wi-Fi標準的4G和5G Wi-Fi信號，優秀的無線收、發性能以及穿墻能力；
· 標配完整且專業的散熱解決方案；
· 完備的功能測試、電氣參數測試，兼容性測試，可靠性測試；
· 集路由器、交換機、雙頻無線接入點、防火墻功能于一體，具備多種標準接口便于功能擴展；
3、電氣參數
產品型號：DH-500W-36 （模塊）；
無線網絡標準： IEEE 802.11b、802.11g、802.11n；IEEE 802.11a、802.11ac；
有線網絡標準： IEEE 802.3、IEEE 802.3u、Auto MDI/MDIX；
無線速率： 2.4G無線網絡高達300Mbps，5G無線網絡高達866Mbps；
無線網絡頻段： 2.4GHz，5GHz；
無線網絡天線接口類型： I-PEX（2.0mm）;
2.4G無線網絡發射功率：802.11b 18±2dBm，802.11g 18dBm±2dBm，802.11n 17dBm±2dBm；
5G無線網絡發射功率： 802.11a 16±2dBm，802.11n 16±2dBm，802.11ac?15dBm±2dBm；2.4G無線網絡接收靈敏度： 802.11b ≦-76dBm，802.11g ≦-65dBm，802.11n ≦-61dBm；
5G無線網絡接收靈敏度：802.11a ≦-65dBm，802.11n ≦-61dBm，802.11ac?≦-59dBm；
模塊接口： DDR3 SO-DIMM金手指（底板對應于DDR3 SO-DIMM Socket）；
模塊輸入電壓：5V至15V直流電壓輸入（DC 5V-15V）；
模塊輸入功耗： ≦12W
POE供電（PSU設備）：支持（底板上需要相關電路）
工作溫度： -40℃ 到 70℃；
存儲溫度： -50℃到 85℃；
工作濕度（相對濕度RH）：??? 10%至90%，不凝結；

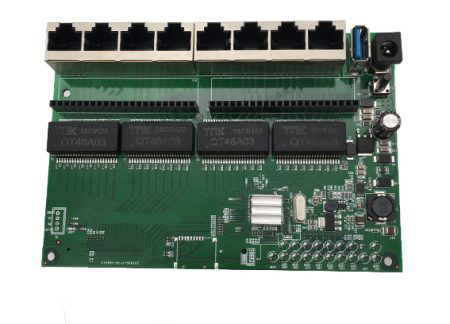

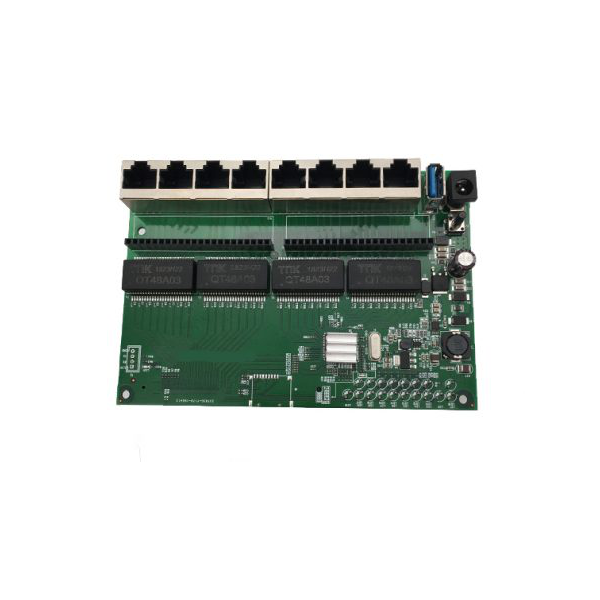

4、底板可定制
